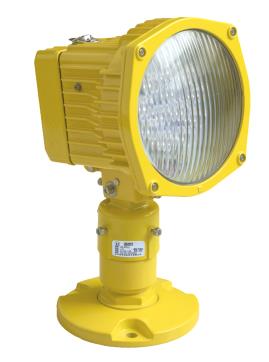

EUL-THW-LED
Llum LED de barra d'ala del llindar de la pista de l'aeroport
Compliment de les Normes
CAAC:AC-137-CA-2015-01 i 03
SAC: GB/T 7256
OACI: annex 14, volum I
IEC: TS 61827
FAA: AC 150/5345-46 i EB NO.67
OTAN: STANAG 3316
Aplicació/Ús
Llum del llindar de la pista de l'aeroport
Característiques
La llum LED del llindar de la pista de l'aeroport es caracteritza per una llarga vida útil, un estalvi d'energia efectiu, sense manteniment, que aporta enormes beneficis econòmics al client
Disseny òptic propi per garantir un punt d'il·luminació total quan el vidre està parcialment enfosquit
Gestió estricta del color LED per garantir una consistència de color superior
Corba d'atenuació consistent amb un dispositiu de làmpada halògena, que compleix els estàndards de la FAA
Circuit de conducció patentat i solució de gestió tèrmica, que millora molt la fiabilitat i la vida útil de la llum
Factor de potència superior a 0,9, que minimitza la interferència de la xarxa elèctrica
Funció opcional de detecció de fallades de llum única, que permet que la llum s'obri com a làmpada halògena un cop falla el LED
Estructura compacta i aspecte atractiu, amb una petita àrea de barlovento i una forta capacitat de resistència al vent
El cos principal està fet d'aliatge d'alumini amb tractament superficial anticorrosió, tots els elements de fixació estan fets d'acer inoxidable, adequats per a diverses aplicacions ambientals dures.
Mecanitzat de peces i components d'alta precisió per garantir tota la qualitat i precisió dimensional
Dispositiu frangible forjat amb mecanitzat precís, que compleix els estàndards de la FAA, assegurant una bona estabilitat i fiabilitat
Protecció d'entrada de grau IP65-de l'aparell, protegeix l'interior de la pols
L'aparell es pot connectar amb un pal d'extensió d'una o dues polzades, instal·lació convenient, fermesa i fiabilitat
El calibrador es pot muntar directament al cos amb una instal·lació i un calibratge convenients i precisos
Components intercanviables i de disseny modular, aplicables a tot tipus de llums unidireccionals elevats (tipus LED), que redueixen efectivament els inventaris.
Estructura
| 1. coberta frontal 2. coberta òptica 3. junta de coberta òptica 4. Conjunt de llum LED 5. cos lleuger 6.transformador | 7. conductor assy 8. junta del cos lleuger 9. coberta posterior 10. cargol d'ajust frontal 11. rentadora 12.pas de frontissa | 13. cargol d'ajust posterior 14. cargol de bloqueig lateral 15. cargol de fixació 16. base del cos 17.glàndula impermeable 18. endoll |
demanar informació
Si us plau, proporcioneu informació d'instal·lació detallada durant la comanda, les peces de recanvi i els accessoris s'han de demanar per separat amb el número de comanda específic.
Instal·lació
 |  |
Fig 1. Sobre una base de 12" de profunditat | Fig 2. Muntatge directe de brida |
* Trobeu informació detallada al manual d'instal·lació
Especificacions
Font de llum: partícules LED verds
Potència: 36 VA
Factor de potència: superior o igual a 0.9
Grau IP: IP65
Dades fotomètriques
EUL-THW-LED (verd), figura A de l'ICAO2-4
Aplicació | Feix Principal | Color | Mitjana mínima requerida. cd | Real | ||
H | V | |||||
EUL-THW | ICAO | ±7 graus | 0,5 graus —10,5 graus | Verd | 10000 | 12265 |
Dades d'embalatge
1 llum
Mida: 220×220×265 mm³
Pes net unitari: 3,5 kg
Pes brut: 4,0 kg
Recanvis
Estructura núm. | Nom de la part | N º de comanda. | Descripció |
2 | Coberta òptica | 31108 | Vidre frontal JJD |
3 | Junta de coberta òptica | 41110 | Components de segellat de la coberta frontal Tira de goma |
4 | Conjunt de llum LED | 979242- 12-G | Làmpada LED 103 (12-O) Verda |
6 | Transformador d'aïllament | 79125 | Transformador d'aïllament de forma d'anell (35 W) |
8 | Junta del cos del llum | 41154 | Junta tòrica 102*3 |
17 | Glàndula impermeable | 48401 | Glàndula metàl·lica impermeable MG20×1,5 |
18 | Endoll estil 6 | HT70603 | Connector de cable secundari-A6 endoll de doble nucli (tipus pla)-Resistència a alta temperatura |
Accessoris
Descripció | N º de comanda. | |
1 | Brida (10 polzades) | FL-10 |
2 | Brida (12 polzades) Cargol G2 | FL-12-X-G2 |
3 | Acoblament frangible (2 polzades) | FC-02 |
4 | Transformador d'aïllament (45 W) | ITF-045-066 |
5 | Estil de connector Calbe secundari 7 | REC 7 |
6 | Corrector | 954211 |
7 | Caixa del transformador d'aïllament | TJB-12 |
